Válvula PSV para la industria: La protección que salva equipos y vidas

Introducción

Las válvulas PSV (Pressure Safety Valve, en inglés) son un componente esencial en sistemas industriales que requieren un control de presión preciso y eficiente. Estas válvulas están diseñadas para proteger equipos y sistemas de presión excesiva, evitando fallos catastróficos que podrían resultar en daños materiales, pérdidas económicas o, lo que es más crítico, accidentes laborales. En este artículo, exploraremos las características, tipos, aplicaciones, mantenimiento y regulaciones relacionadas con las válvulas PSV para la industria, con el fin de proporcionar una visión integral de su importancia en el sector industrial.

1. ¿Para qué sirve una válvula PSV para la industria?

Las válvulas PSV son dispositivos de seguridad esenciales en la mayoría de los procesos industriales que operan con fluidos a alta presión, como las refinerías de petróleo, plantas químicas, y sistemas de generación de energía. Su principal función es proteger equipos y sistemas de presiones excesivas. Cuando un sistema experimenta un aumento inesperado de presión debido a un mal funcionamiento o condiciones operativas fuera de lo normal, la válvula PSV se activa para liberar el exceso de presión, evitando daños a los equipos y reduciendo el riesgo de accidentes.

El mecanismo básico de operación de una válvula PSV consiste en un resorte que mantiene la válvula cerrada hasta que se alcanza un límite de presión predeterminado. Al superar esa presión, la válvula se abre, permitiendo que el fluido (gaseoso o líquido) escape del sistema y, al reducir la presión, se cierra automáticamente.

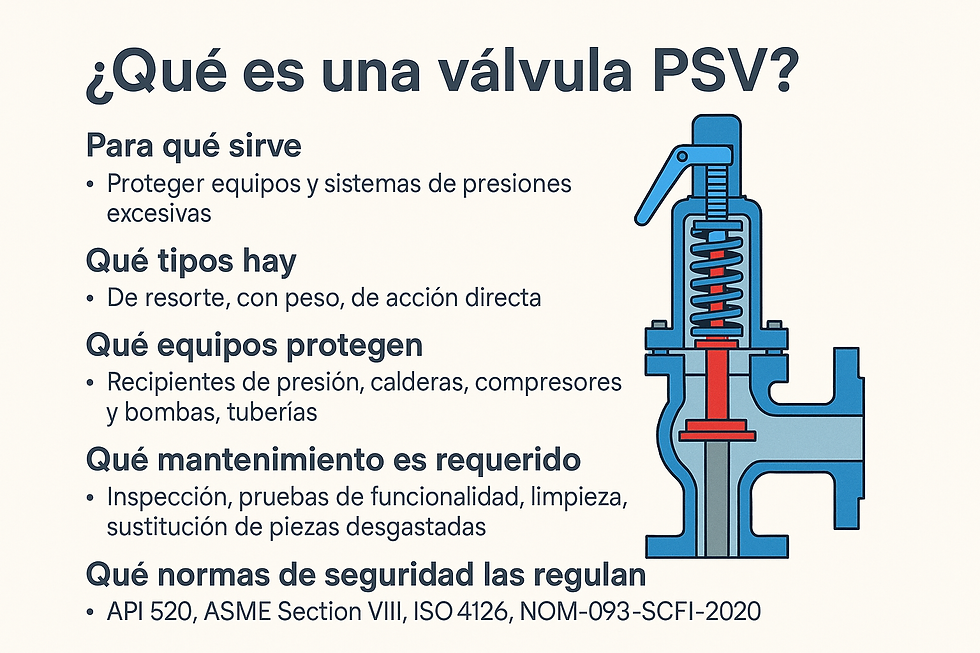

Datos importantes de las válvulas PSV

2. Tipos de válvulas PSV

Existen diversos tipos de válvulas PSV, cada uno adaptado a diferentes aplicaciones y necesidades de los sistemas industriales. Los tres tipos más comunes son:

• Válvulas PSV de resorte (Spring-loaded PSV): Son las más comunes en la industria y utilizan un resorte para mantener la válvula cerrada hasta que la presión alcanza un umbral preestablecido. Estas válvulas son económicas y fáciles de mantener, lo que las hace ideales para sistemas de presión relativamente estables.

• Válvulas PSV con peso (Weighted PSV): Este tipo de válvula utiliza un peso que actúa sobre el mecanismo de apertura en lugar de un resorte. Se utilizan en sistemas que requieren una mayor capacidad de liberación de presión y en aplicaciones donde la presión de operación varía con el tiempo.

• Válvulas PSV de acción directa (Direct-acting PSV): Estas válvulas abren y cierran automáticamente en respuesta a la presión, sin la necesidad de componentes adicionales. Son más adecuadas para sistemas donde la velocidad de respuesta y la capacidad de control son cruciales.

3. ¿Qué equipos protegen las válvulas PSV?

Las válvulas PSV son esenciales para proteger una amplia variedad de equipos industriales, como:

• Cámaras de presión y reactores: Protegen equipos que almacenan o reaccionan con fluidos a alta presión. En un reactor químico, por ejemplo, un aumento de presión debido a una reacción descontrolada puede causar una explosión si no se controla adecuadamente.

• Calderas: Las calderas de vapor, al ser generadoras de presión, deben contar con válvulas PSV para evitar daños estructurales en el recipiente de presión. Un mal funcionamiento de la válvula de presión puede resultar en una explosión devastadora.

• Compresores y bombas: Los compresores y bombas industriales están sujetos a fluctuaciones de presión durante su operación. Las válvulas PSV aseguran que estas fluctuaciones no sobrepasen los límites de seguridad establecidos.

• Tuberías y líneas de distribución: Las válvulas PSV protegen las tuberías de fluidos en procesos de distribución, como las líneas de gas, líquidos o vapor, donde un aumento inesperado de presión puede causar rupturas.

4. Mantenimiento de las válvulas PSV

El mantenimiento adecuado de las válvulas PSV es fundamental para asegurar su funcionamiento eficiente y evitar fallos en situaciones críticas. Las principales actividades de mantenimiento que deben realizarse incluyen:

• Inspección visual regular: Es necesario revisar visualmente las válvulas PSV para detectar signos de desgaste, corrosión o daños mecánicos en las piezas móviles, como el resorte o los asientos de la válvula.

• Pruebas de funcionalidad: Las válvulas PSV deben someterse a pruebas periódicas para verificar su capacidad de apertura y cierre. Esto puede incluir pruebas de presión de manera controlada para simular condiciones extremas y asegurar que la válvula funcione correctamente cuando se le requiere.

• Limpieza: Los sedimentos y contaminantes en el fluido pueden acumularse en las válvulas, afectando su rendimiento. Es esencial limpiar regularmente las válvulas para evitar bloqueos o fallos en los mecanismos internos.

• Reemplazo de piezas desgastadas: Las piezas clave como los asientos, resortes y componentes de sellado deben revisarse y reemplazarse de manera oportuna para asegurar que la válvula PSV siga siendo funcional.

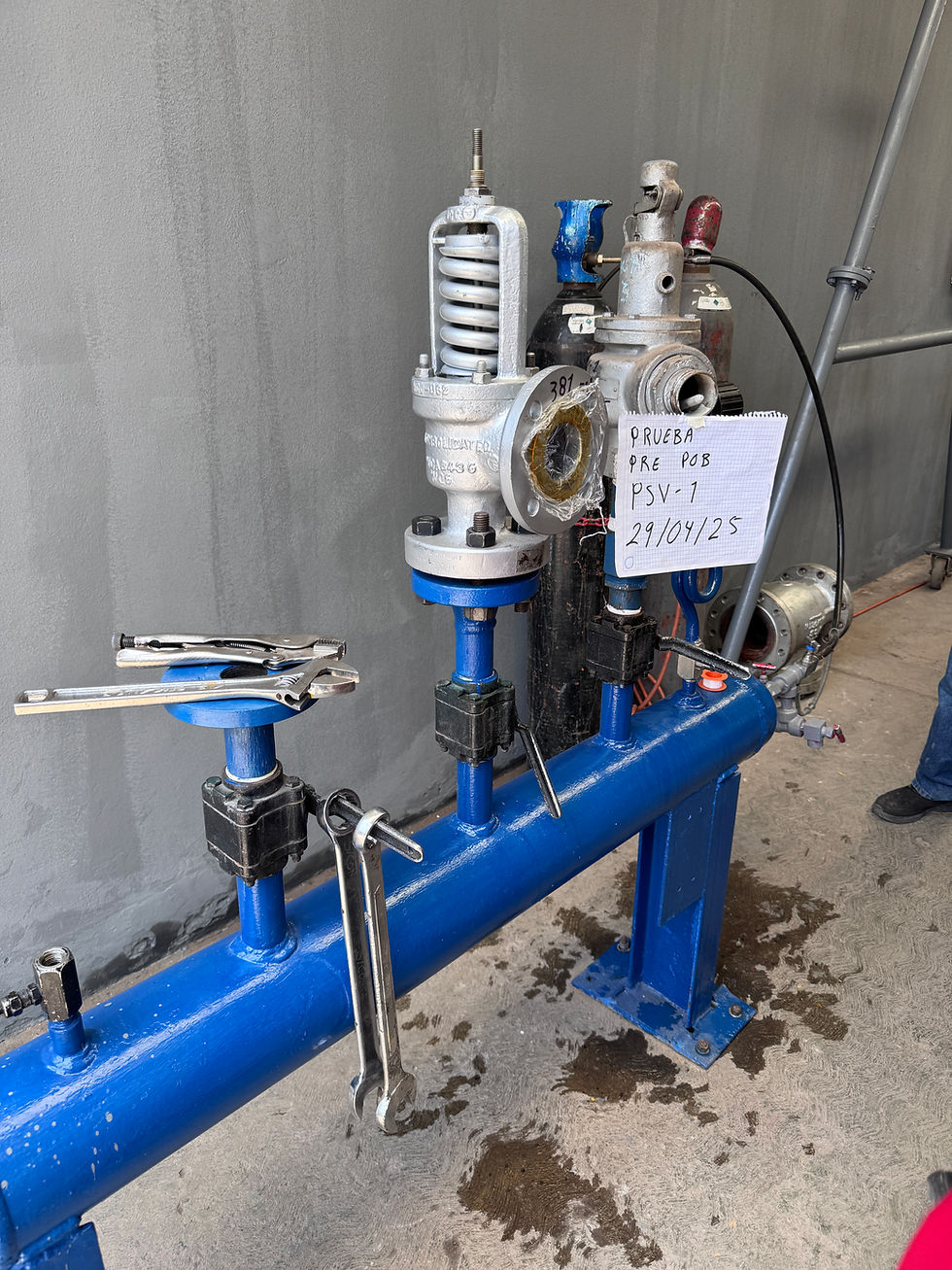

Pruebas de calibración a Válvula PSV en el taller de SICONSA, Salamanca Gto.

5. Normas de seguridad que regulan las válvulas PSV

Las válvulas PSV están sujetas a una serie de normas y regulaciones internacionales que garantizan su desempeño seguro y eficiente. Entre las más importantes se incluyen:

• API 520: Esta norma de la American Petroleum Institute (API) establece los requisitos para el diseño, selección y mantenimiento de válvulas de seguridad, incluyendo las válvulas PSV, en la industria petroquímica y energética.

• ASME Section VIII: La American Society of Mechanical Engineers (ASME) regula el diseño y la construcción de recipientes a presión, incluidas las válvulas de seguridad. Las secciones de esta norma cubren la selección y pruebas de válvulas PSV.

• ISO 4126: Esta norma internacional especifica los requisitos de diseño y prueba de válvulas de seguridad, aplicables a diversas industrias, incluyendo la química, farmacéutica y alimentaria, entre otras.

• NOM-093-SCFI-2020: En México, esta norma regula los aspectos de seguridad relacionados con válvulas de seguridad y alivio para la industria en general, especificando las características y requisitos técnicos para su correcta instalación y funcionamiento.

Conclusión

Las válvulas PSV son componentes vitales para garantizar la seguridad y la eficiencia en los sistemas industriales que operan con presión. Desde su capacidad para proteger equipos como calderas, reactores y bombas, hasta las estrictas normativas que las regulan, su importancia no puede ser subestimada. El mantenimiento adecuado y el cumplimiento de las normativas de seguridad son esenciales para asegurar que estas válvulas operen de manera efectiva en situaciones críticas. Para cualquier industria que maneje fluidos a alta presión, contar con una válvula PSV de alta calidad y en condiciones óptimas es indispensable para prevenir accidentes y garantizar la continuidad de las operaciones.
